亚洲人成色777777老人头-正在播放重口老熟女露脸-苍井空一区二区波多野结衣av-亚洲日韩av无码中文-巨胸喷奶水视频www免费网站

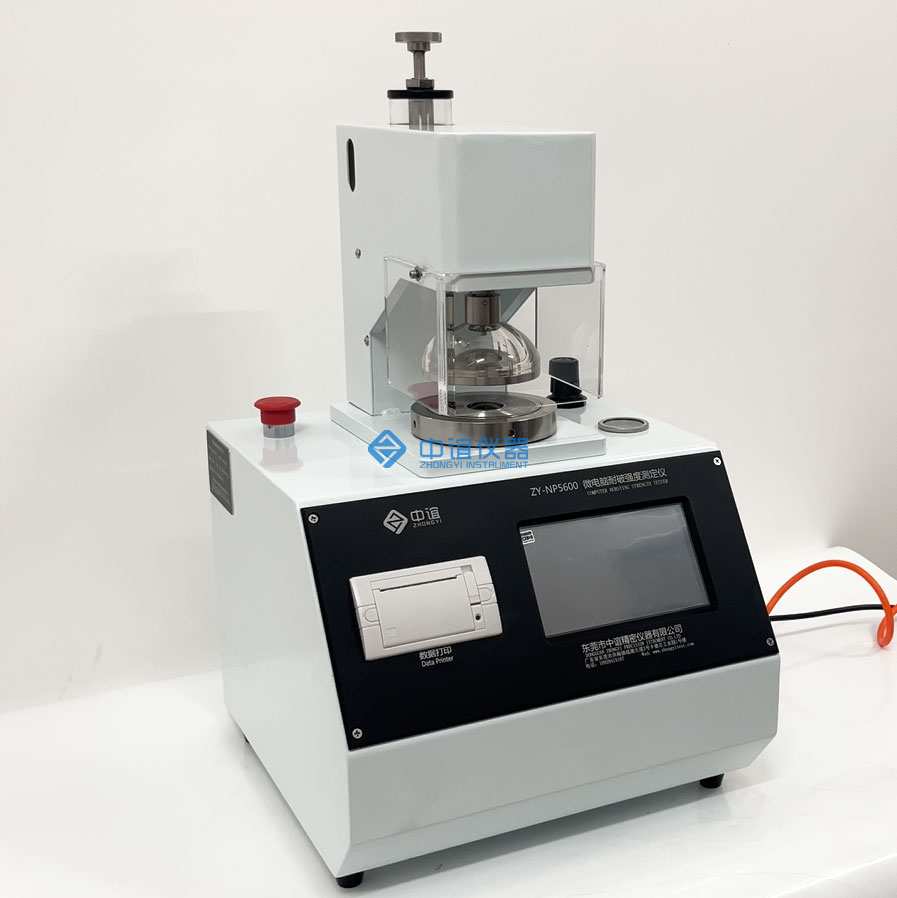

ZY-NPY5600型 耐破強度試驗機是用于檢測材料抗破裂性能的精密儀器，廣泛應用于包裝、造紙、紡織、塑料等行業（如紙箱、紙張、薄膜、皮革等材料的耐破強度測試）。其核心功能是通過液壓或氣壓方式對試樣施加均勻壓力，直至材料破裂，從而得出耐破強度值（單位通常為 kPa 或 kgf/cm2）。耐破度測定儀的參數設定直接影響測試結果的準確性和重復性，需根據測試標準（如 ISO、ASTM、GB 等）、材料類型及行業要求進行針對性調整。以下是核心參數設定的詳細說明及操作要點：

核心參數及設定依據

1. 測試單位

• 常見單位：kPa（千帕）、kgf/cm2（千克力 / 平方厘米）、psi（磅力 / 平方英寸），需根據行業習慣或標準要求選擇（如包裝行業多使用 kPa，部分地區習慣 kgf/cm2）。

• 設定原則：確保與測試標準一致（例如 GB/T 6545《瓦楞紙板耐破強度測定法》推薦單位為 kPa），避免單位換算誤差。

2. 夾持力

• 材料厚度：厚硬材料（如多層瓦楞紙板）需更大夾持力（約 600~1000N），避免打滑；

• 薄軟材料（如紙張、薄膜）夾持力需適中（約 300~600N），防止過度擠壓導致試樣提前破損。

• 定義：夾環對試樣的夾緊力度（防止測試時試樣滑動或漏氣），通常以 “夾持壓力” 表示（單位為 N 或 kgf）。

• 設定依據：

• 注意：部分設備有 “自動夾持” 功能，可按標準預設值鎖定，手動調節時需通過試測確認（夾持后輕拉試樣無位移即可）。

3. 加壓速度

• 紙張 / 紙板：按 GB/T 454 規定，加壓速度為（170±15）kPa/s；

• 塑料薄膜：部分標準要求（100±10）kPa/s，需根據具體材料標準調整。

• 定義：壓力遞增的速率（單位為 kPa/s 或 mm/min），直接影響測試結果（加壓過快可能導致結果偏高，過慢則可能偏低）。

• 標準要求：

• 設定要點：設備需支持速度可調，且顯示值與實際速度誤差需在 ±5% 以內（定期校準確認）。

4. 試樣數量與平均值計算

• 設定原則：按標準要求取多組試樣測試（通常 5~10 個），去除異常值（偏差超過平均值 ±10% 的結果）后取算術平均值作為最終結果。

• 操作技巧：部分智能設備可自動記錄多組數據并計算平均值，需確認設備是否支持異常值剔除功能，手動計算時需保留小數點后 1~2 位有效數字。

5. 預壓 / 回程設置（部分設備）

• 預壓：對試樣施加短暫的初始壓力（如 50kPa），排除試樣褶皺或氣泡，適用于軟質材料（如薄膜），設定時間通常為 1~3 秒。

• 回程：測試完成后壓力裝置自動復位的速度，需避免過快復位導致機械沖擊（建議設定為 5~10mm/s）。

二、參數設定注意事項

1. 遵循測試標準
   不同材料（如紙箱、食品包裝膜、皮革）對應的行業標準（如 ISO 2758、ASTM D2210）對參數有明確規定，設定前需確認標準編號，避免因參數不符導致結果無效。
2. 設備校準后再設定
   新設備或維修后，需先校準壓力傳感器、加壓速度等核心部件（可通過標準試樣對比測試），確保參數顯示值與實際值一致，再進行正式參數設定。
3. 記錄參數配置
   每次測試后需記錄設定的參數（如單位、夾持力、加壓速度、試樣數量），便于追溯測試過程（尤其適用于質量管控或實驗室認證場景）。
4. 針對特殊材料調整
   對脆性材料（如薄玻璃紙），可適當降低夾持力；對彈性材料（如橡膠膜），可延長預壓時間，確保試樣在穩定狀態下被測試。
